一、側裝式磁性液位計介紹
側裝式磁翻柱液位計可用于各種塔、罐、槽、球形容器和鍋爐等設備的介質液位檢測。該系列磁性液位計可以做到高密封、防泄漏和適應高壓、高溫、腐蝕性條件下的液位測量,具有可靠的安全性。它彌補了玻璃管(板)液位計指示不清晰，易破碎的不足，不受高、低溫劇變的影響，不需多組液位計的組合。全過程測量無盲區，顯示醒目，讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液位介質直接接觸，所以對高溫、高壓、高粘度、有毒、有害、強腐蝕性介質，更顯其優越性。因此，它比傳統的U玻璃管，板式液位計具有更高的可靠性、安全性、先進性、實用性。

二、側裝式磁性液位計結構原理
液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的長久磁鋼通過磁耦合傳遞到現場指示器,驅動紅、白翻柱翻轉180度,當液位上升時,翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度、從而實現液位的指示。

三、側裝式磁性液位計特點
●適合容器內液位介質的液位、界位的測量。除現場指示，還可配遠傳變送器、控制開關，檢測功能齊全。
●指示新穎、讀數直觀、醒目，觀察指示器的方向，可根據用戶需要改變角度。
●測量范圍大，不受貯槽高度限制。
●指示機構與 被測介質完全隔離，因而密封性好，可靠性高，使用安全。
●結構簡單，安裝方便，維護費用低。
●耐腐蝕。
●防爆。

四、側裝式磁性液位計主要技術參數
●測量范圍：300~15000mm
●準確度：土10mm，土16mm
●翻柱直徑：10mm，16mm
●工作壓力：1MPa~6MPa，防腐型≤1.0MPa
●介質密度：≥0.45g/cm3
●介質密度差：≥0.15g/m2（測量界位）
●介質溫度：20C~+450C
●介質粘度：≤0.4Pa·S,對于粘度大的介質或溫度低時易結晶的介質，可根據用戶要求選用加熱型夾套式液位計。
●本廠出廠連接法蘭尺寸：DN20,PN1.0（公制管）
●連接法蘭:采用化工部1998年zui新頒布的HG20592~20635-97法蘭標準,若采用其他法蘭標準（如GB.ANSI.DIN等標準）請用戶在訂貨時注明。
對于高壓型側裝式磁性液位計連接法蘭采用HG20595-97帶頸對焊連接法蘭DN25.PN4.0，密封面形式突面或凸面。
●遠傳配套儀表的主要技術參數請參閱本公司選型資料有關內容。
●如有特殊要求可在訂貨時商治。

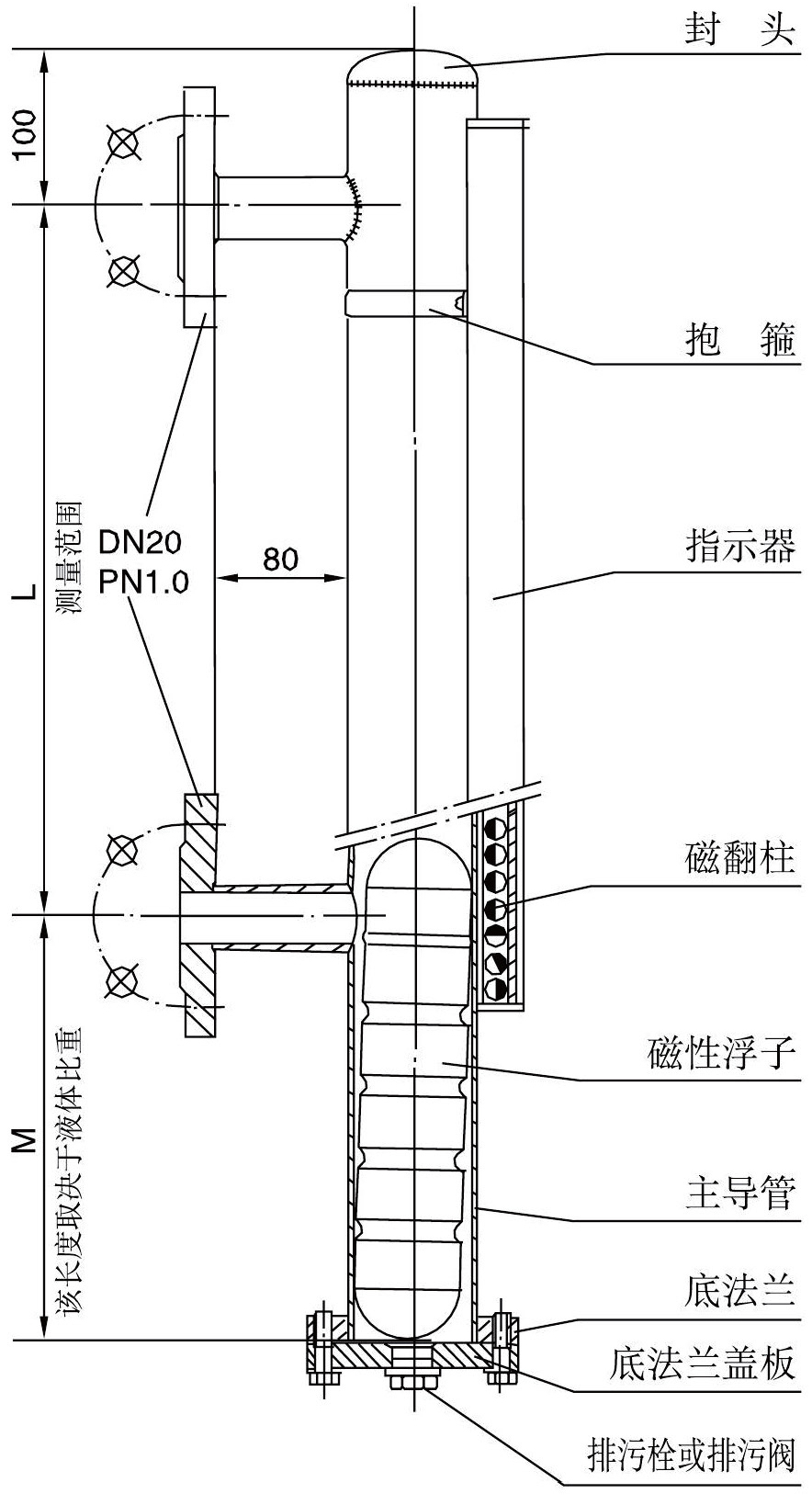

示意圖：


五、側裝式磁性液位計安裝、使用和維護
●為防止運輸途中磁性浮子在主導管內高速運動而被撞擊，液位計出廠前，用卡絲將磁性浮子固定在下引液管處，用戶在安裝使用前應先抽去卡絲方能安裝。
●液位計安裝必須垂直,以保證磁性浮子在主導管內上下運動自如。
●液位計與容器之間應裝有截止閥，以便清洗和檢修時切斷物料。
●液位計筒體周圍不容許有導磁體靠近,否則會直接影響液位計正常工作。
●液位計安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示紅色，零位以上顯示白色。
●液位計投人運行時，應先打開上引液管閥門，然后慢慢開啟下引液管閥門,讓液體介質平穩地進入主導管,避免液體介質帶著浮子急速上升,造成磁翻柱翻轉失靈或翻亂（若遇此現象，可用磁鋼重新校正）。
●打開底法蘭盲板、裝入磁性浮子時，應注意重端帶磁性一端向上,不能倒裝!
●液位計簡體內不應有固體雜質和磁雜質進人，以免對浮子造成卡阻及減弱浮力。
●根據介質情況，可定期打開排污閥清洗主導管，**管內沉積物質。

六、側裝式磁性液位計訂貨須知（訂貨時請提供下列數據）
●型號規格
●被測介質名稱及密度
●測量范圍
●法蘭標準及連接形式
●工作壓力
●介質溫度
●配套儀表及附件
●特殊要求
