一、產品介紹：

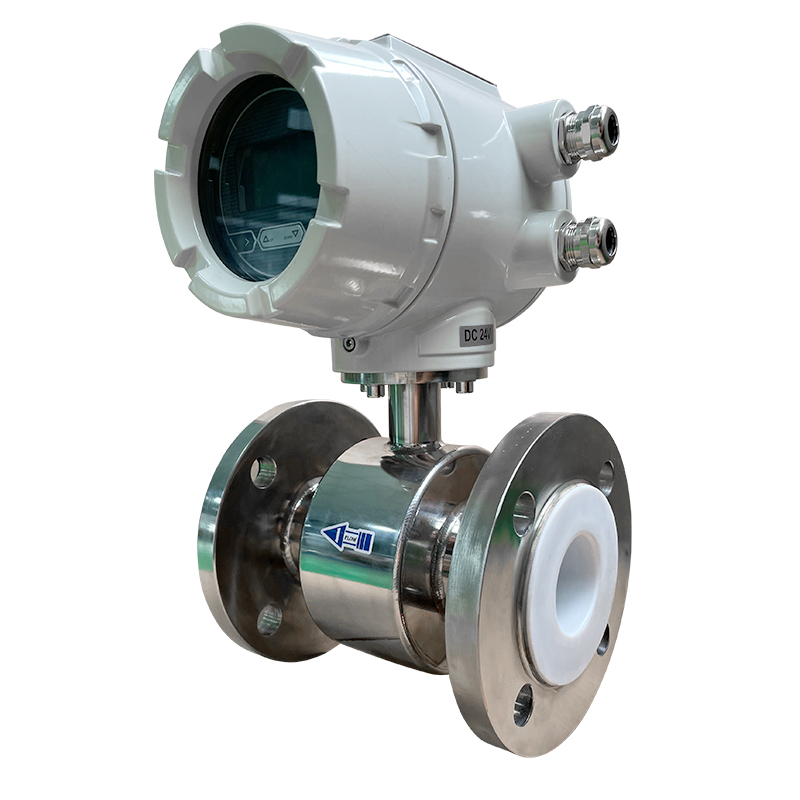

一體式電磁流量計測量原理是法拉第電磁感應定律，傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。它主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。該產品廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。一體式電磁流量計其全中文電磁轉換器內核采用高速******處理器。計算速度非常快、精度高、測量性能可靠。轉換器電路設計采用************技術，輸入阻抗高達1015歐姆，共模抑制比優于100db，對于外來干擾以及60Hz/50Hz干擾抑制能力優于90db,可以測量更低的電導率的流體介質流量。其傳感器采用非均勻磁場技術及特殊的磁路結構，磁場穩定可靠，而且大的縮小了體積，減輕了重復，使流量計小型流量化的特點。使客戶“買的放心，用的省心，服務稱心”是我公司的宗旨。
二、產品特點：
▲ 管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
▲ 測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。
▲ 在現場可根據用戶實際需要在線修改量程。
▲ 高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
▲ 采用SMD器件和表面貼裝（SMT電路可靠性高）。
▲ 采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波勵磁，提高了流測量的穩定性，功耗低。
▲ 全數字量的處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達150:1
▲ 超低EMI開關電源，使用電源電壓變化范圍大，抗EMC好
▲ 內部具有三個積算器可分別顯示正向累計量及差值積算量，內部設有不掉電時鐘，可記錄16次掉電時間
▲ 具有RS485、RS232、Hart和Modbus等數字通訊信號輸出。
三、電磁流量計工作原理
電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管。將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B，測量管內徑d與平均流速v的乘積。電動勢E（流量信號）由電極檢出并通過電纜送至轉換器。轉化器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。
E=KBdv
式中：E---------------為電極間的信號電壓
B-----------------磁通密度（T）
d------------------測量管內徑
v------------------平均流速（m/s）
式中k, d為常數，由于勵磁電流是恒流的，故B也是常數，則由E=KBdv可知，體積流量Q與信號電壓E-成正比，即流速感應的信號電壓E與體積Q成線性關系。因此，只要測量出E就可確定流量Q，這是電磁流量計的基本工作原理。
由E=KBdv可知，被測流量體介質的溫度、密度、壓力、電導率、液固兩兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動（如層流或者紊流）就不會影響測量結果的。因此說電磁流量計是一中真正的體積流量計。對于制造商和用戶來說，只要用普通的水實際標定后就可以測量其他任何導電流體介質的體積流量，而不需要任何修正。這是電磁流量計的一突出優點，是其他任何流量計所沒有的。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，并且有分高的可靠性。
四、技術參數
| 公稱通徑DN | 10,15,20.25,32,40,50,65,80,100,125,150,200,250,300,350,400,500,600……..1800,2000 |
| 公稱壓力Mpa | 0.6， 1.0，1.6，2.5，4.0，6.3 |
| 工藝連接 | 法蘭連接，法蘭標準：GB/T9119-2010 |
| 結構形式 | 一體型（IP65）、分體型（IP65和IP68） |
| 襯里材料 | 聚四氟已烯PTFE（≥DN25以上）、氯丁橡膠（≥DN65以上），F(xiàn)46，聚氨酯 |
| 電極材料 | 鉑金、袒、哈氏合金、鈦、316L、碳化鎢 |
| 測量管材料 | 304不銹鋼 |
| 外殼和法蘭材料 | 碳鋼（標準），不銹鋼（非標訂制） |
| 流體溫度 | ≤160℃ |
| 防爆標志 | 防爆等級:Ex d [ia Ga] IIC T5 Gb |
| 精度等級 | 0.5級（0.3m/s～10m/s范圍內） |
| 重復性 | 0.15% |
| 可測量流速范圍 | 0.1m/s～15m/s |
| 有效測量流速范圍 | 0.3m/s～10m/s （0.5級精度） |
| 電源 | 18～36VDC或者85～265VAC，功率：小于8W |
| 輸出 | 4-20mA，頻率輸出（0～10KHZ），脈沖。網絡功能：MODBUS、GPRS、PROFIBUS（選配） |
| 勵磁方式 | 三幅值低頻矩形波勵磁和高頻勵磁 |
| 勵磁電流 | 125mA/160mA |
| 要求介質******電導 | ≥0.5μs/cm2 |
| 電氣接口 | M20×1.5 1/2NPT |
| 防護等級 | IP65（一體型、分體型）、IP68(分體型) |
| 接地方式 | 接地環（用戶指定）或接地電極、管道接地 |
| 顯示方式 | 顯示屏分辨率FSTN模式128×64 |
| 斷電數據保存時間 | 斷電記憶EEPROM，所設定之參數及流量累積數據在斷電時后不丟失 |
| 平均無故障時間 | MTBF=30000h |
五、電極材料的選擇
根據被測流體材料的腐蝕性來選擇電極的材料，如下表所示：
| 電極材料 | 耐腐蝕性能 |
| 316L | 適用于：生活水、工業水、原水井水、城市污水、腐蝕性弱的酸、堿、鹽溶液 |
| 哈氏合金B(yǎng) | 適用于：濃度小于10%的鹽酸等非氧化性酸，濃度小于50%的氫氧化鈉，一切濃度的氫氧化氨堿溶液；磷酸和有機酸； 不適用于：硝酸 |
| 哈氏合金C | 適用于：混酸（如鉻酸和硫酸的混合溶液）；氧化性鹽類（如海水、含Cu+++、Fe+++）不適用于：鹽酸 |
| 鈦 | 適用于：鹽（如氯化物、鈉鹽、鉀鹽、氨鹽、次氯酸鹽、還水），濃度小于50%的氫氧化鉀、氫氧化氨、氫氧化鋇堿溶液； 不適用于：鹽酸、硫酸、磷酸、氫氟酸等還原性酸； |
| 鉭 | 適用于：鹽酸（濃度小于40%）、稀硫酸和濃硫酸（不包括發煙硫酸）；二氧化氯、氯化鐵、次氯酸、氯化鈉、乙酸鉛等；硝酸（包括發煙硝酸等氧化性酸）、溫度低于80℃的王水；不適用于：堿、氫氟酸 |
| 鉑 | 適用于：幾乎所有的酸堿鹽溶液（包括發煙硫酸和發煙硝酸）不適用于：王水、氨鹽 |
| 碳化鎢 | 適用于：紙漿、污水、泥漿，能抗固體顆粒干擾不適用于：無機酸、有機酸和氯化物 |
六、內襯材料的選擇
根據被測量介質的腐蝕性、磨損性和溫度來選擇內襯材料，如下表所示：
| 內襯材料 | 名稱 | 符號 | 性能 | 最高工作溫度 | 使用液體 | 適用口徑 |
| 橡膠 | 氯丁橡膠 | CR | 耐磨性中等，耐一般 濃度的酸堿鹽溶液 | ＜60℃ | 自來水、工業水、 海水 | ≥DN50 |
| 聚氨酯橡膠 | PU | 極好的耐磨性能， 耐酸堿性能較差 | ＜60℃ | 紙漿、礦漿、 泥漿等漿液 | ≥DN50 | |
| 氟塑料 | 聚四氟乙烯 | F4或PTFE | 化學性能穩定， 耐沸騰的鹽酸、硫酸、 王水、濃堿的腐蝕 | ＜180℃ | 腐蝕性強的酸堿鹽 溶液 | ≥DN10 |
| 聚全氟乙丙烯 | F4或PTFE | 化學性能等同于F4， 抗拉，抗拉強度 優于F4 | ＜120℃ | 腐蝕性的酸堿鹽 溶液 | DN10～20 |
七、電磁流量計口徑及流量的選擇
| 公稱通徑 | 可測量流量范圍（m3/h） | 有效測量流量范圍（m3/h） | 公稱通徑 | 可測量流量范圍（m3/h） | 有效測量流量范圍（m3/h） |
| 10 | 0.0142～3.3912 | 0.0848～2.826 | 300 | 12.717～3052 | 76.302～2543 |
| 15 | 0.0318～7.6302 | 0.1908～6.3585 | 350 | 17.31～4154 | 103.86～3461 |
| 20 | 0.0566～13.5648 | 0.3392～11.304 | 400 | 22.61～5425 | 135.65～4521 |
| 25 | 0.0883～21.195 | 0.5298～17.6625 | 450 | 28.62～6867 | 171.68～5722 |
| 32 | 0.1447～34.7258 | 0.8682～29.9382 | 500 | 35.33～8478 | 211.95～7065 |
| 40 | 0.2261～54.2592 | 1.3565～45.216 | 600 | 50.87～12208 | 305.2～10173 |
| 50 | 0.3533～84.78 | 2.1195～70.65 | 700 | 69.24～16616 | 415.4～13847 |
| 65 | 0.5970～143.28 | 3.5819～119.39 | 800 | 90.44～21703 | 542.6～18086 |
| 80 | 0.9044～217.03 | 5.4259～180.86 | 900 | 114.46～27468 | 686.7～22890 |
| 100 | 1.413 ～339.12 | 8.478～282.6 | 1000 | 141.3～33912 | 847.8～28260 |
| 125 | 2.2079～529.87 | 13.2468～441.56 | 1200 | 203.5～48833 | 1221～40694 |
| 150 | 3.1793～763 | 19.0755～635.85 | 1400 | 277～66467 | 1662～55389 |
| 200 | 5.652～1356 | 33.912～1130.4 | 1600 | 361.8～86814 | 2171～72345 |
| 250 | 8.8313～2119 | 52.9875～1766 | 1800 | 457.9～109874 | 2747～91562 |
